Geberit ventil za zadržavanje energije ERVVrhunac za bolju energetsku učinkovitost
Geberit ventil za zadržavanje energije ERV zaustavlja svako propuštanje
Mjere za uštedu energije standardne su značajke današnjih zgrada i obično se primjenjuju na cijelu strukturu - od fasade do prozora i do krova. No, nedostaje komadić slagalice koju nitko do sada nije uspio riješiti: otvor za ventilaciju. Na primjer, kada se pusti voda u WC-u, takva vrsta otvora sprječava stvaranjenegativnog tlaka i pražnjenje sifona. Rezultat je konstantan gubitak topline preko sustava odvodnje. U budućnosti, inovativni Geberit sustav za zadržavanej energije ERV će vam pomoći da ovaj problem zaboravite. Otvara se samo kada je to potrebno i jednostavno radi kako bi se osigurala kompenzacija tlaka po potrebi. To sprječava nepotreban gubitak topline.
Inovativni Geberit ventil za zadržavanje energije ERV rješava taj problem na način da:
- se otvara samo po potrebi zahvaljujući patentiranom sustavu dijafragme
- izjednačava tlak uvijek kada je to potrebno
- sprječava bespotrebne gubitke topline i tako povećava energetsku učinkovitost zgrade
Ekonomski doprinos ublažavanju klimatskih promjena

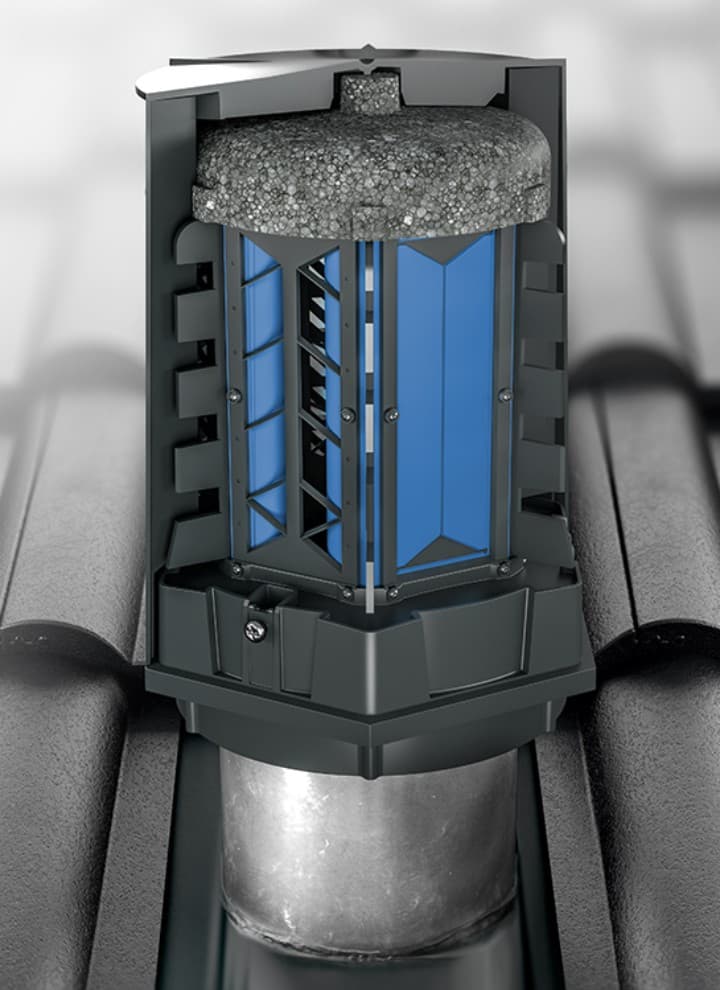

![Patentirane magnetske membrane Geberit ventila za očuvanje energije ERV otvaraju se u oba smjera. Patentirane magnetske membrane Geberit ventila za očuvanje energije ERV otvaraju se u oba smjera.](/_assetsmaster/global-media/pictures/entwaesserungssysteme/erv/img-erv-showing-concept-8-11.jpg)
Pozitivni učinci koji se isplate
Ovisno o strukturi zgrade, lokaciji i atmosferskim uvjetima, instalacija Geberit ventila za zadržavanje energije ERV može se isplatiti u roku od pet do deset godina*. Osobe koje koriste prostore na krovnoj terasi mogu također imati koristi od Geberitovog ventila za zadržavanje energije ERV jer sprječava neugodne mirise koji izlaze iz ventilacijskih cijevi.
- Ušteda energije bez gubitka funkcije - tako se može uštedjeti do 50 litara loživog ulja godišnje*
- može se nataknuti na promjer d110 i prilagoditi svim uobičajenim vrstama instalacije
- bez održavanja sa zaštitom od kukaca i otporan na mraz
* Izračuni se temelje na izračunu modela korištenjem temperature zraka u Luzernu (Švicarska) za višekatne građevine i neizolirane otvore.
Ovako funkcionira Geberit ventil za zadržavanje energije ERV
Gubitak topline kroz krov
![Gledanje kroz infracrvenu kameru otkriva jasne razlike u površinskoj temperaturi, koje su posebno vidljive za vrijeme hladnog vremena. Gledanje kroz infracrvenu kameru otkriva jasne razlike u površinskoj temperaturi, koje su posebno vidljive za vrijeme hladnog vremena.](/_assetsmaster/global-media/pictures/entwaesserungssysteme/erv/img-erv-thermal-image-of-building-1-1.jpg)

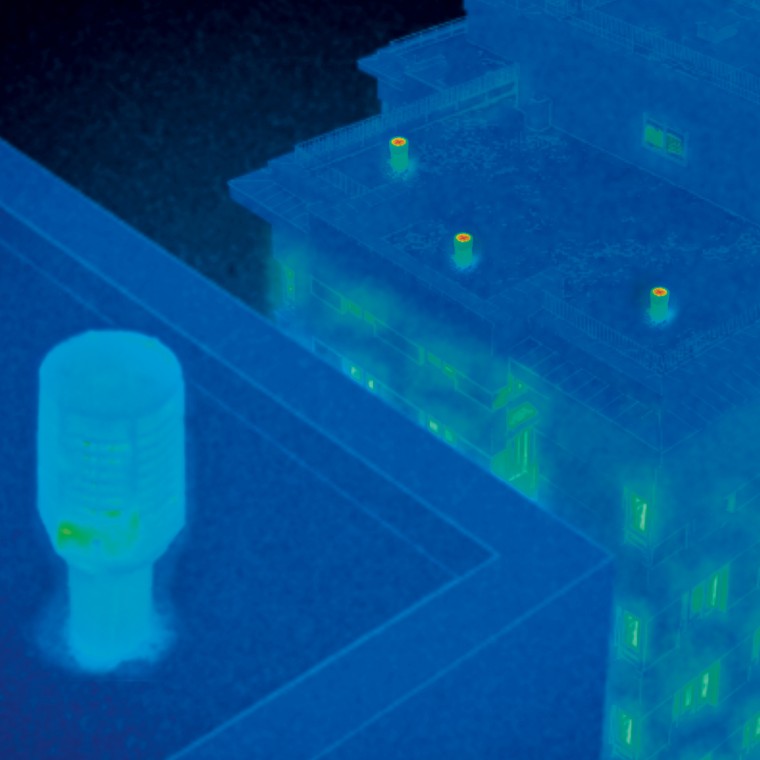

Gledanje kroz infracrvenu kameru otkriva jasne razlike u površinskoj temperaturi, koje su posebno vidljive za vrijeme hladnog vremena.
Odgovarajuća ventilacija sanitarnih cjevovoda
Geberit ventil za zadržavanje energije ERV brtvi ventilacijsku cijev za otpadnu vodu iznad krova pomoću patentiranog magnetskog membranskog sustava. Sustav se otvara automatski kada je potrebna kompenzacija tlaka. Preostalo vrijeme zadržava toplinu unutar zgrade. Tlačno preopterećenje iz kanalizacijskog sustava može se ispustiti putem Geberitovog ventila za zadržavanje energije ERV, jer se dijafragme otvaraju u oba smjera. Sukladno tome Geberitov ventil za zadržavanje energije ERV udovoljava zahtjevima standarda SN 592000.

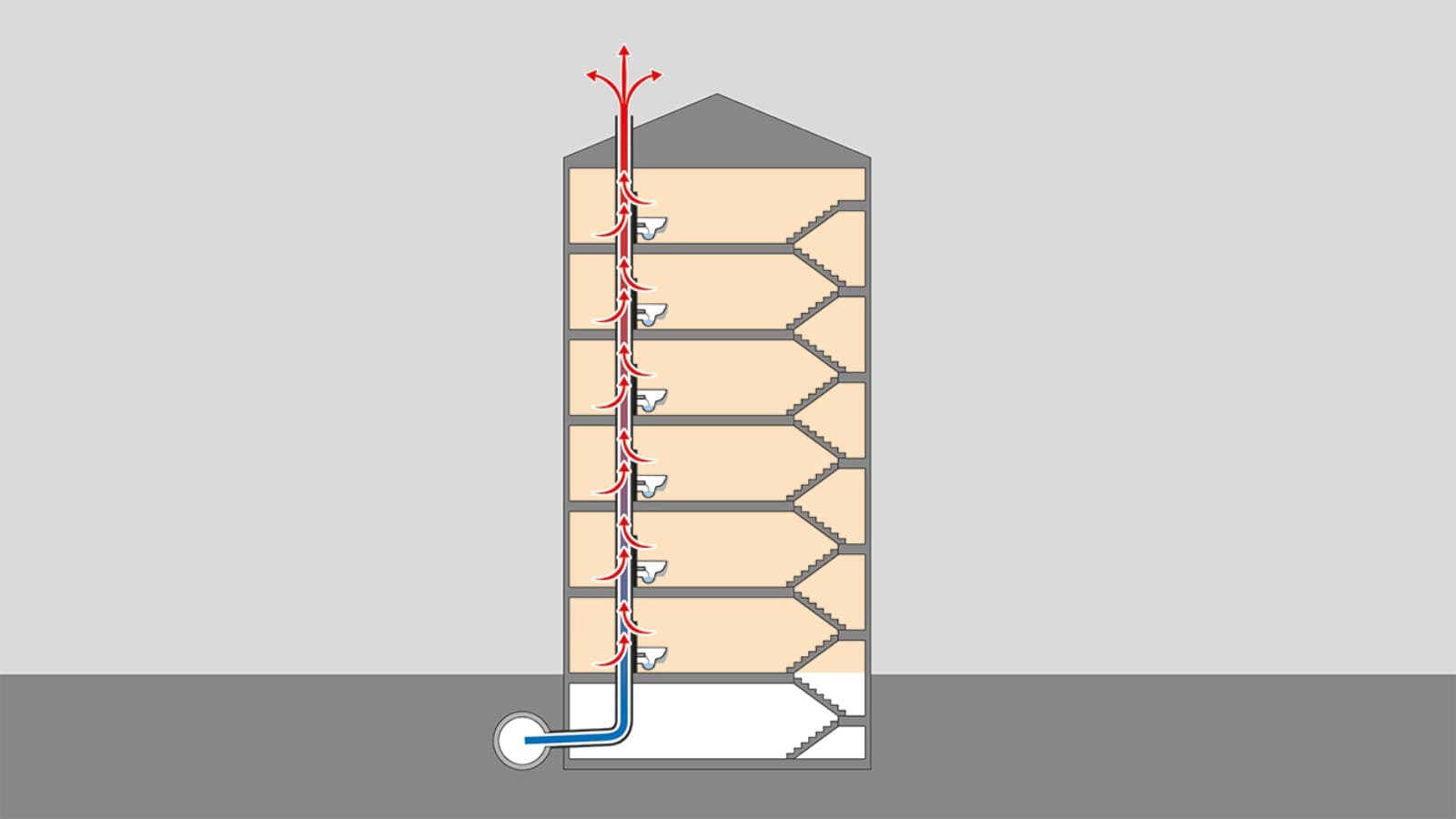

Vidljivi gubitak topline bez Geberit ventila za zadržavanje energije ERV
![Protok topline kroz provodnike na krovu Protok topline kroz provodnike na krovu](/_assetsmaster/global-media/pictures/entwaesserungssysteme/erv/img-erv-building-with-open-stack-16-9.jpg)
U ime Švicarskog saveznog ureda za energetiku SFOE, Škola inženjerstva i arhitekture na Sveučilištu u Luzernu provela je studiju o gubitku topline s funkcionalnih otvora u zgradama. Nalazi iz ove studije pokazuju da se toplina gubi preko trošnih ploča
Pravovremena ventilacija pomoću magnetskog membranskog sustava- Geberit ventila za zadržavanje energije ERV

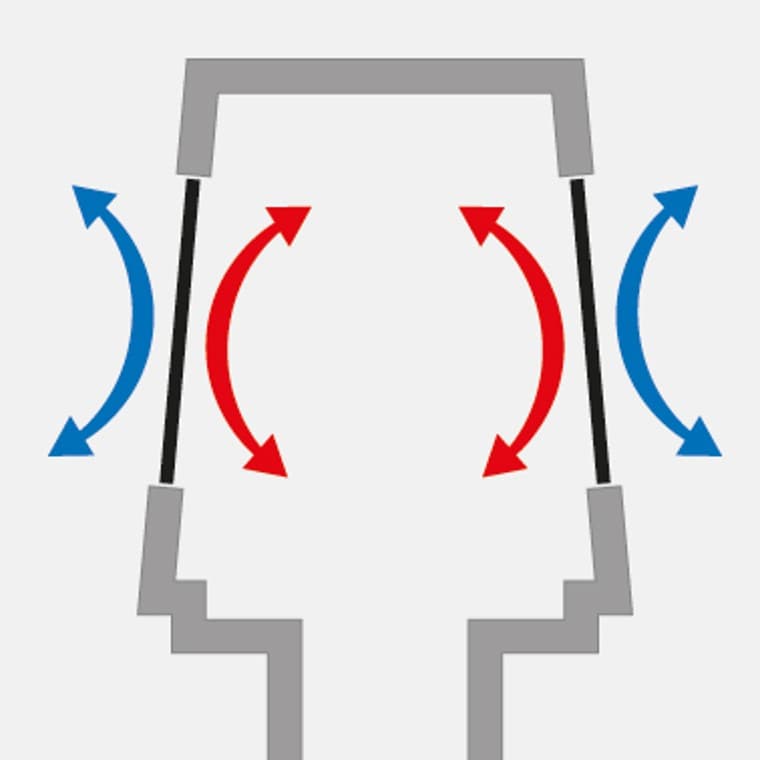

![Kada nema otpadne vode koja teče kroz vertikalu, dijafragme ostaju zatvorene- sprječavaju gubitak energije. Kada nema otpadne vode koja teče kroz vertikalu, dijafragme ostaju zatvorene- sprječavaju gubitak energije.](/_assetsmaster/global-media/pictures/entwaesserungssysteme/erv/img-erv-magnetic-sleeve-are-closed-380-380.jpg)

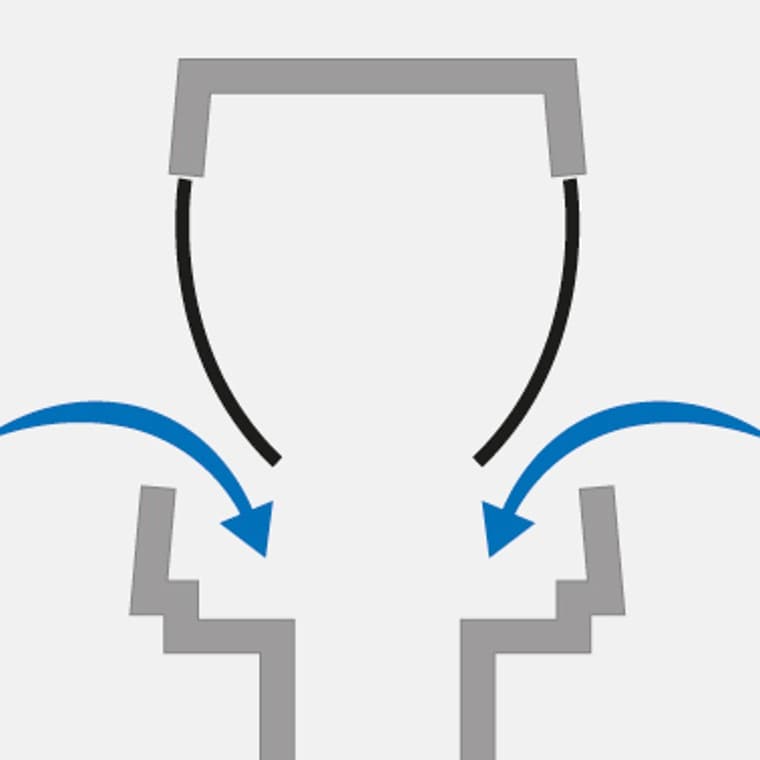

![Ako se stvara negativni pritisak kada se koristi WC, dijafragme se otvaraju i zrak ulazi u sustav. Ako se stvara negativni pritisak kada se koristi WC, dijafragme se otvaraju i zrak ulazi u sustav.](/_assetsmaster/global-media/pictures/entwaesserungssysteme/erv/img-erv-magnetic-sleeve-to-leave-air-in-380-380.jpg)

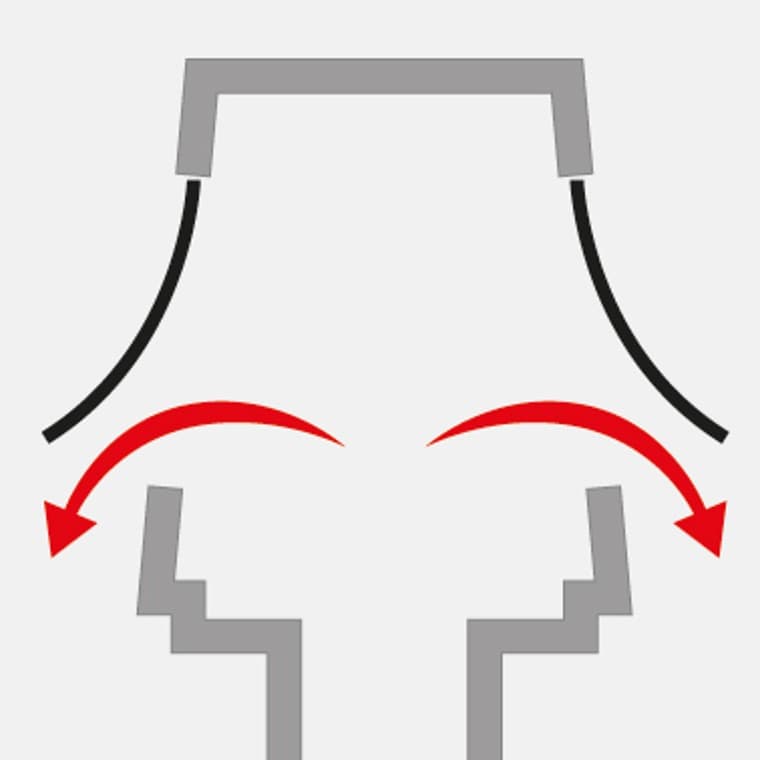

![Također se otvaraju ako trebaju nadoknaditi visoku razinu tlaka iz kanalizacijskog sustava Također se otvaraju ako trebaju nadoknaditi visoku razinu tlaka iz kanalizacijskog sustava](/_assetsmaster/global-media/pictures/entwaesserungssysteme/erv/img-erv-magnetic-sleeve-to-let-air-out-380-380.jpg)
Davatelji licenci / sponzori projekta
OEKAG WasserTechnik AG / zaklada Swiss Climate / Bundesamt für Energie BFE (Savezni ured za energiju)
