Geberit Silent-db20

Sustav odvodnje s visokom zvučnom izolacijom

Trostruka zvučna izolacija

Bilo da se radi o vertikali ili o etažnom povezivanju – kod projekata s visokim zahtjevima za zvučnu izolaciju sustav odvodnje s visokom zvučnom izolacijom Geberit Silent-db20 je optimalno rješenje:

kvalitetna stanogradnja
hoteli
bolnice
domovi sa starije osobe i njegu

Primjene cijevi Geberit Silent-db20

Odvodnja otpadnih voda iz zgrada
Klasično krovno odvodnjavanje

Cijevi Geberit Silent-db20 prikladne su za polaganje u beton.

Puno dobrih razloga za Geberit Silent–db20

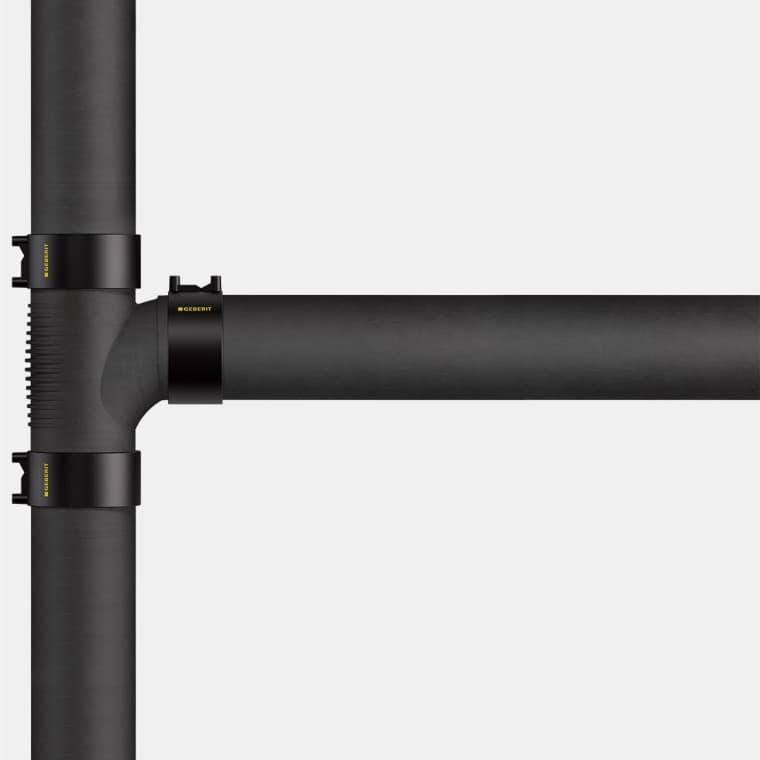

Vertikala Geberit Silent-db20 s etažnim priključkom

Kliknite na plavi krug za više infoprmacija

Asortiman Geberit Silent-db20 cijevi

Dimenzije

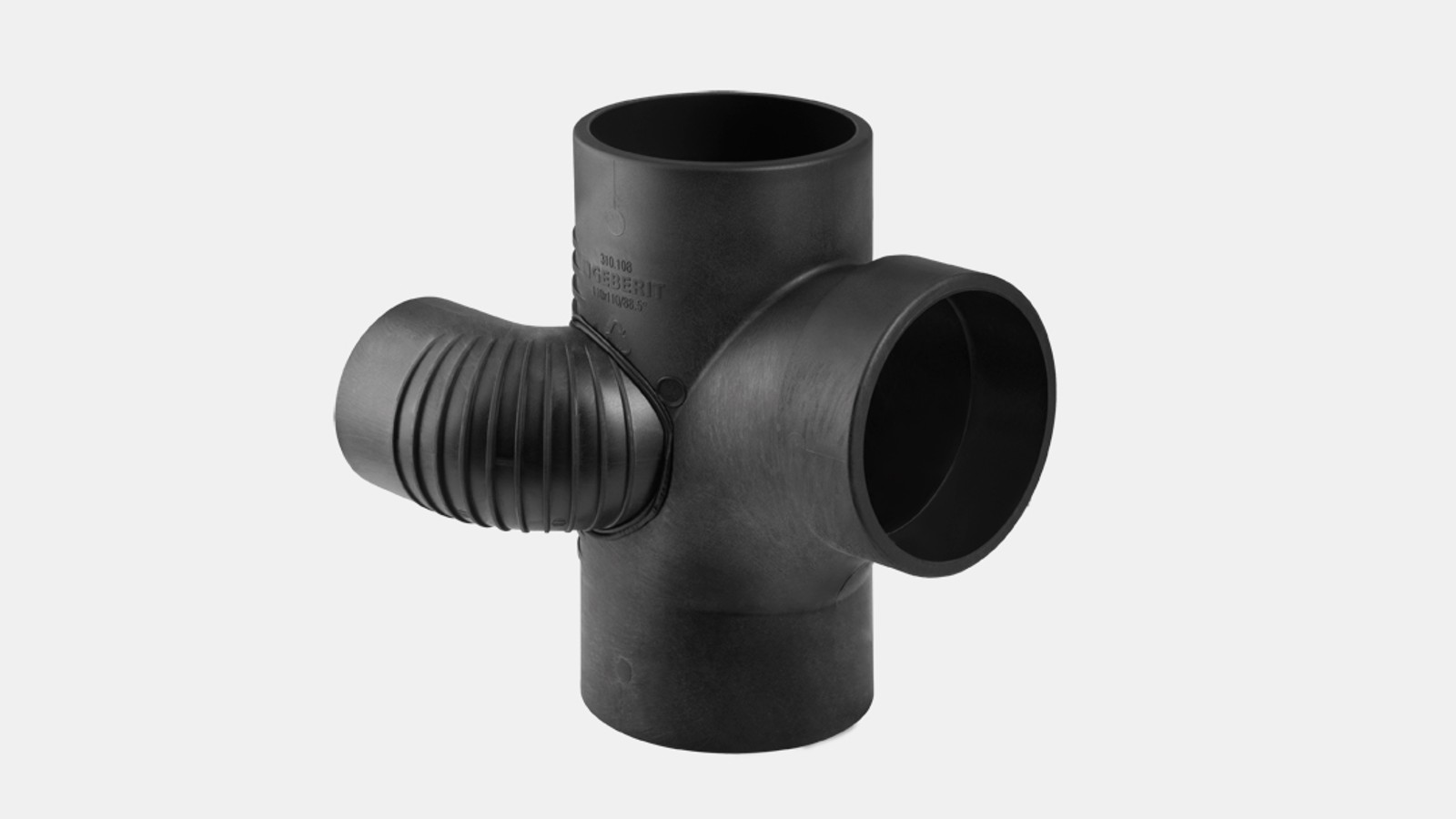

Fazonski komadi

Geberit Silent-db20 Offset

Pribor

Technički podaci

Dimenzije

Nazivni promjer (DN)	Dimenzija d x s (mm)
56	56 x 3.2
60	63 x 3.2
70	75 x 3.6
90	90 x 5.5
100	110 x 6
125	135 x 6
150	160 x 7

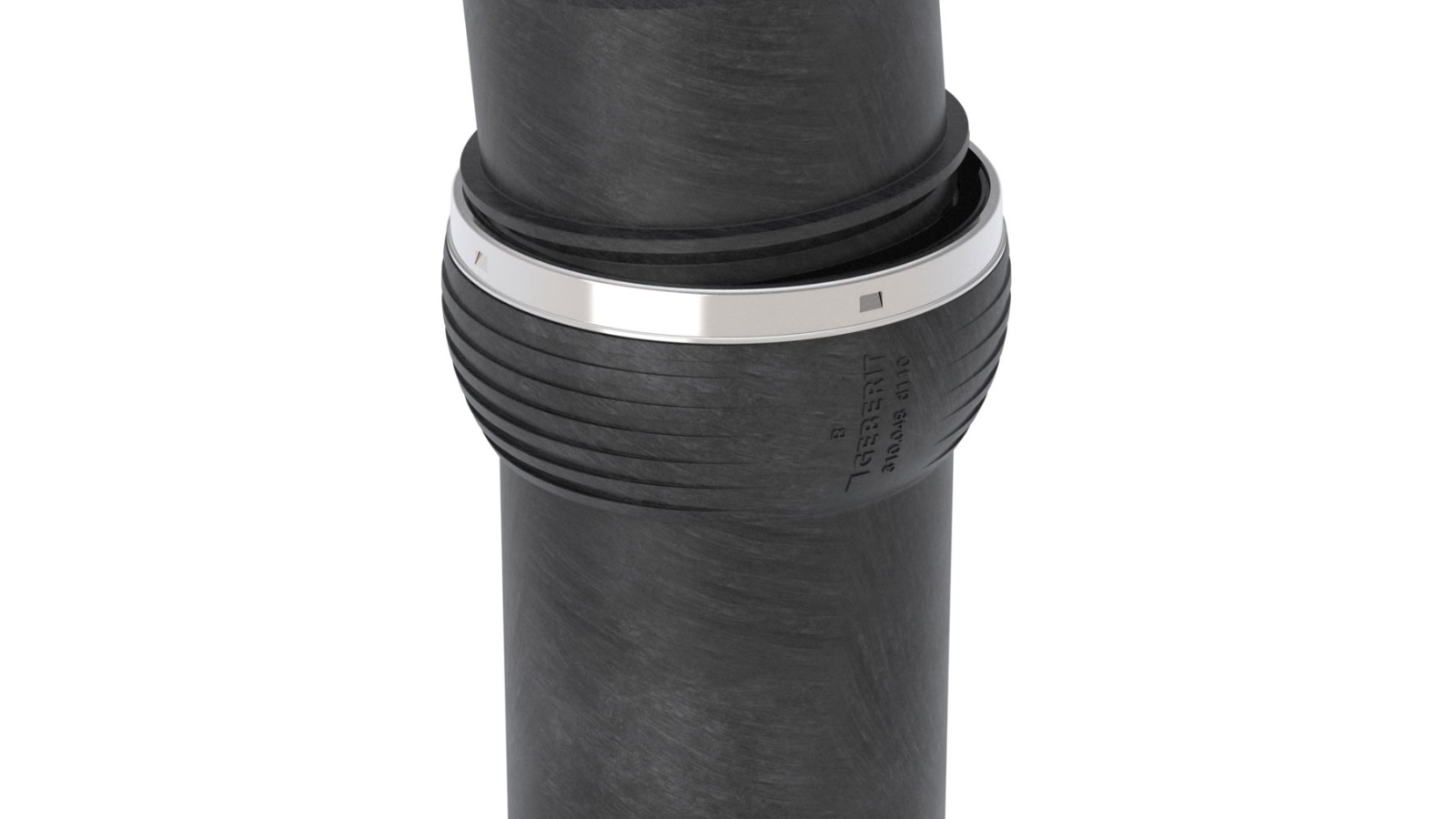

Geberit Silent-db20 Offset

Savršeno oblikovan - Geberit Silent-db20 offset fazonski komad 5 benefita

Instalacija bez napetosti:

Za aksijalne pomake do 10 cm

Jednostavna instalacija:

Isti postupak instalacije kao i za sve ostale Geberit Silent-db20 armature
Priključci se mogu poravnati ručno

Kraće vrijeme ugradnje

Do jedne trećine kraće vrijeme ugradnje (u usporedbi s ugradnjom s dva zavoja od 45°)
Nije potrebna ugradnja kliznog nosača
Podesiv na bilo koji aksijalni pomak do 10 cm

Fleksibilno rješenje

Jedan proizvod za ispravljanje aksijalnih pomaka do 10 cm

Bolja zvučna izolacija

Tiše odvodnjavanje nego s promjenom smjera s dva zavoja Nema kliznog nosača znači da je prijenos zvuka koji se prenosi strukturom smanjen

Slike s akustične kamere pri brzini protoka od 2 l/s s Geberit Silent-db20: S konvencionalnim rješenjem sa fitinzima od 45°, vrijednosti zvuka u zraku povećavaju se za 7–9 dB u usporedbi s ravnim protokom. S Geberit Silent-db20 Offset fitingom, vrijednost je gotovo jednaka ravnom protoku.

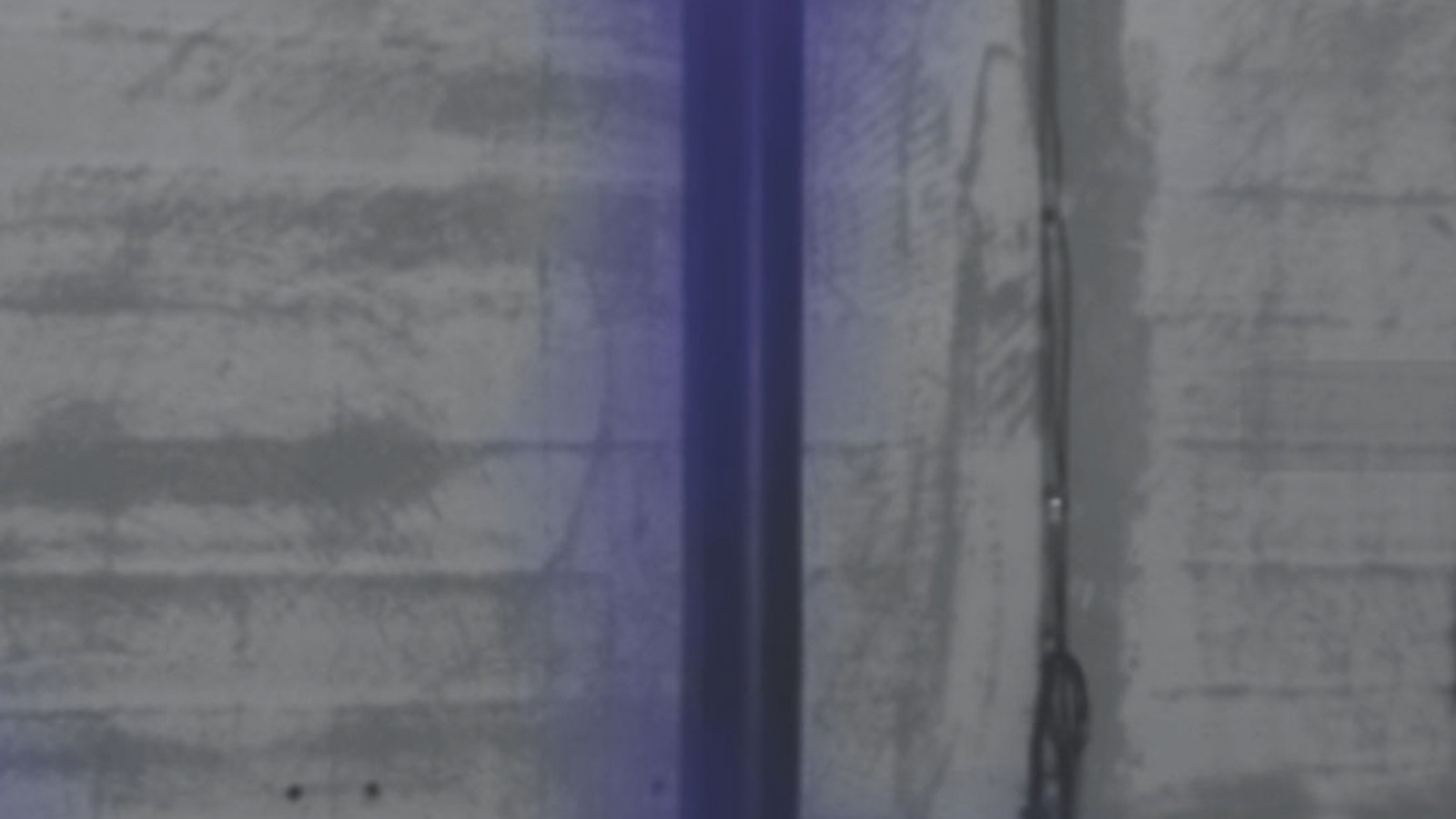

1. Slika iz akustične kamere pri protoku od 2 l/s u ravnom protoku

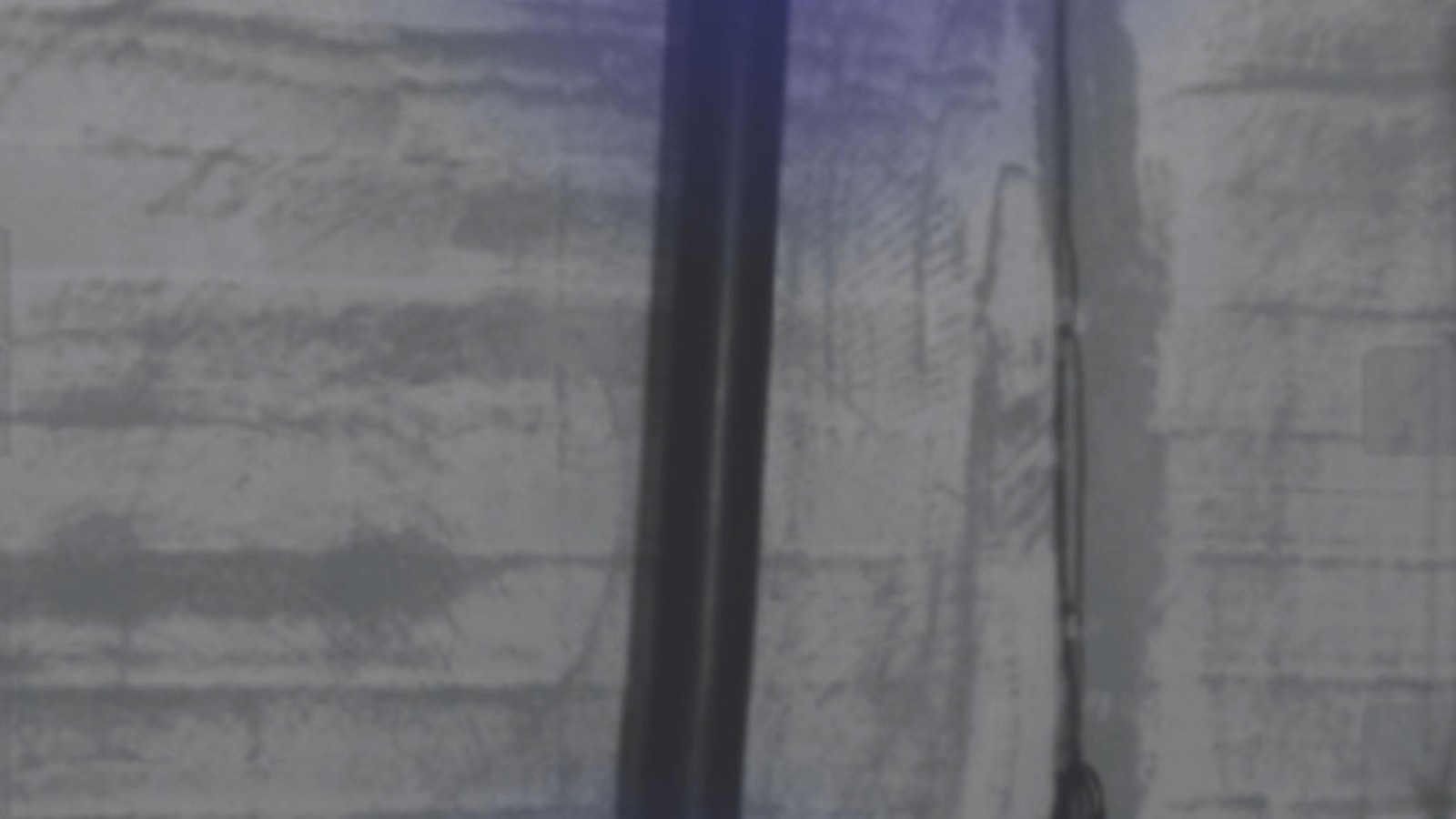

2. Slika s akustične kamere pri brzini protoka od 2 l/s u ravnom protoku s Geberit Silent-db20 Offset priključkom

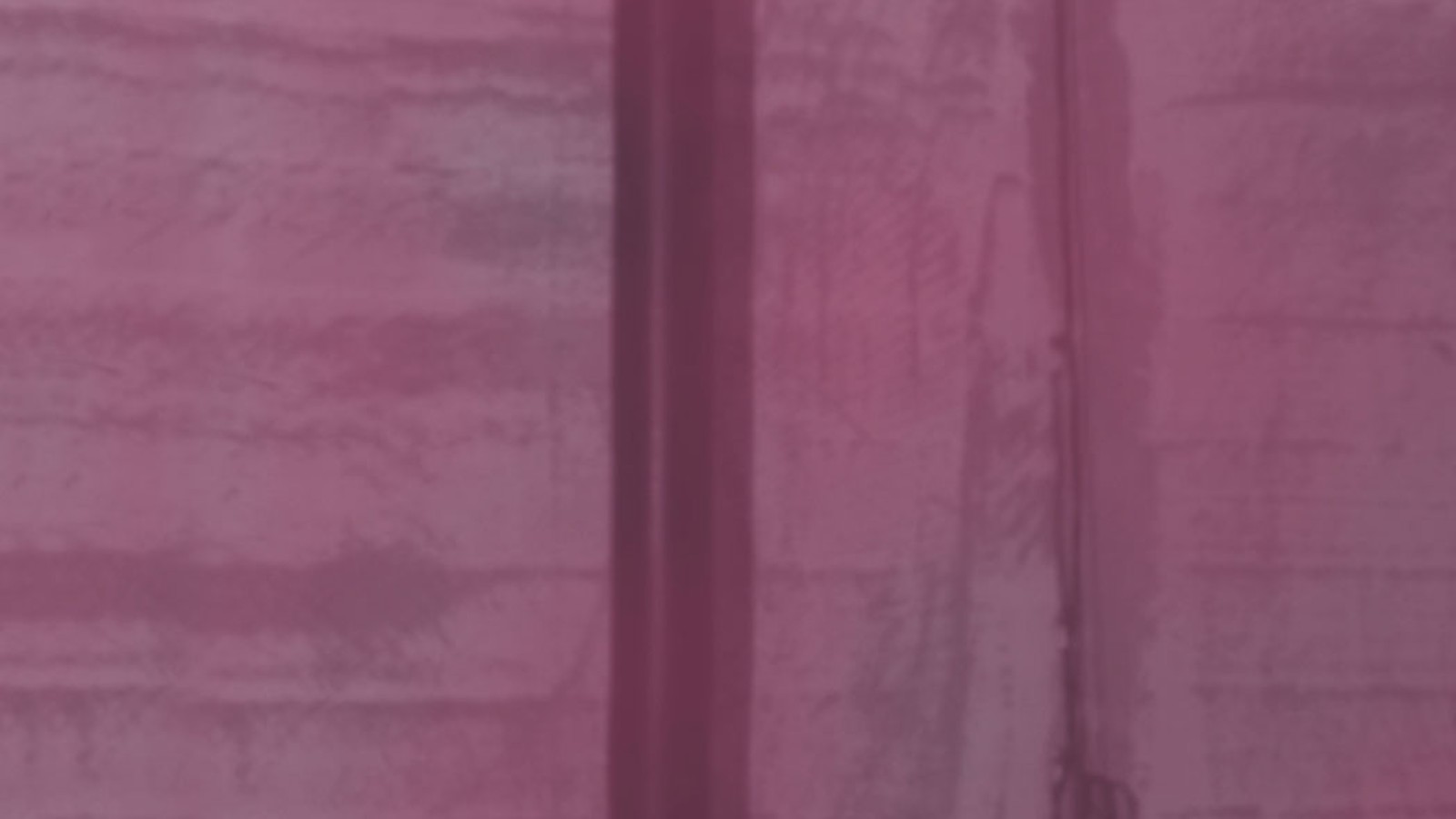

3. Slika s akustične kamere pri protoku od 2 l/s u instalaciji s dva fitinga od 45°

Pribor

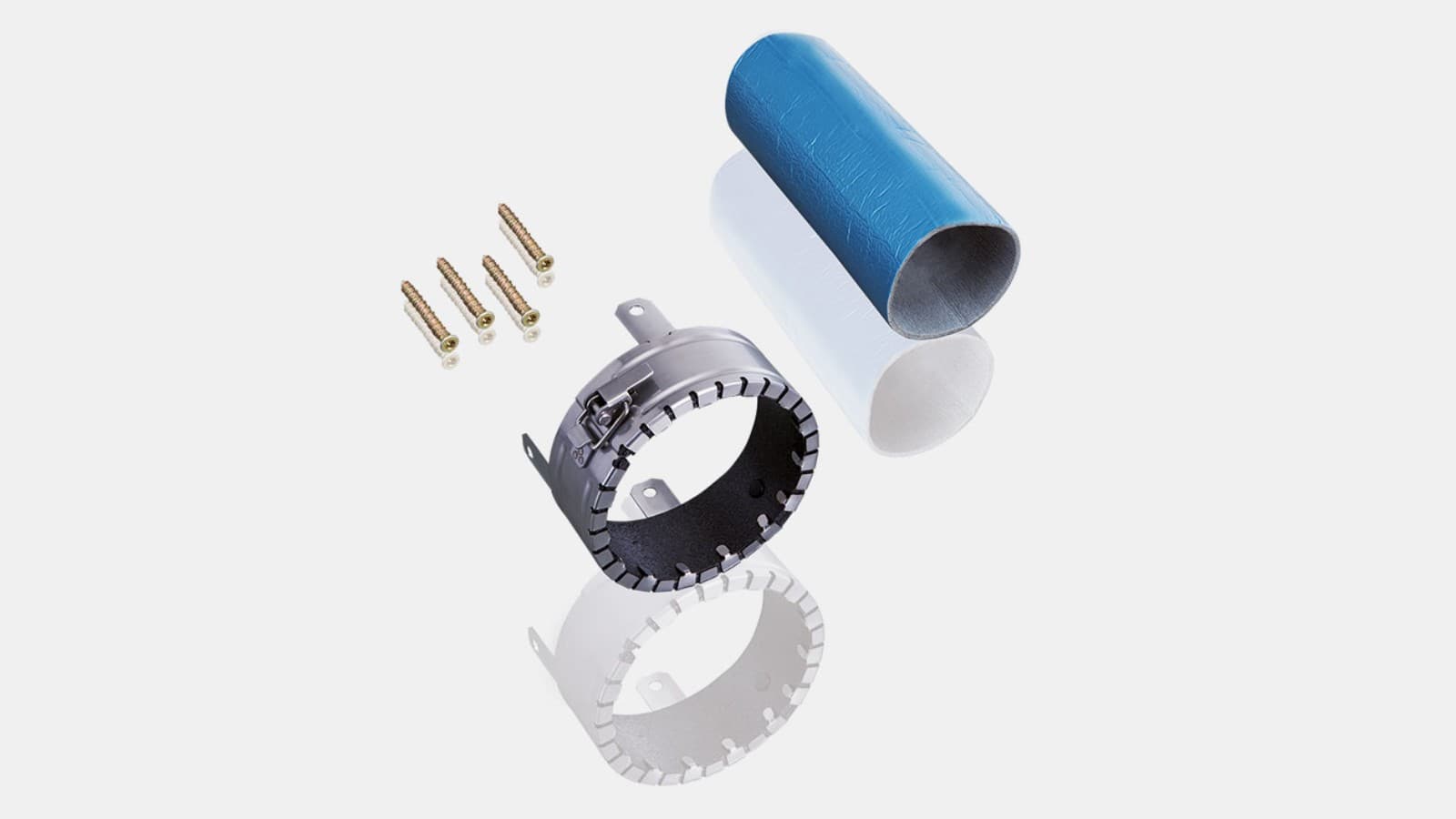

Geberit protupožarna obujmica za Geberit Silent-db20

Zaštita od požara za cjevovode Geberit Silent-db20

Geberitove protupožarne obujmice mogu se koristiti do klase vatrootpornosti F 120
Ispitivanja na požar provedena su u skladu s normom EN 1366-3 za različite situacije ugradnje
Odobrenje u skladu s građevinskim propisima za protupožarne obujmice Geberit Rohrschott90 Plus EN za vatrootpornost od 90 minuta (ETA/ETB)

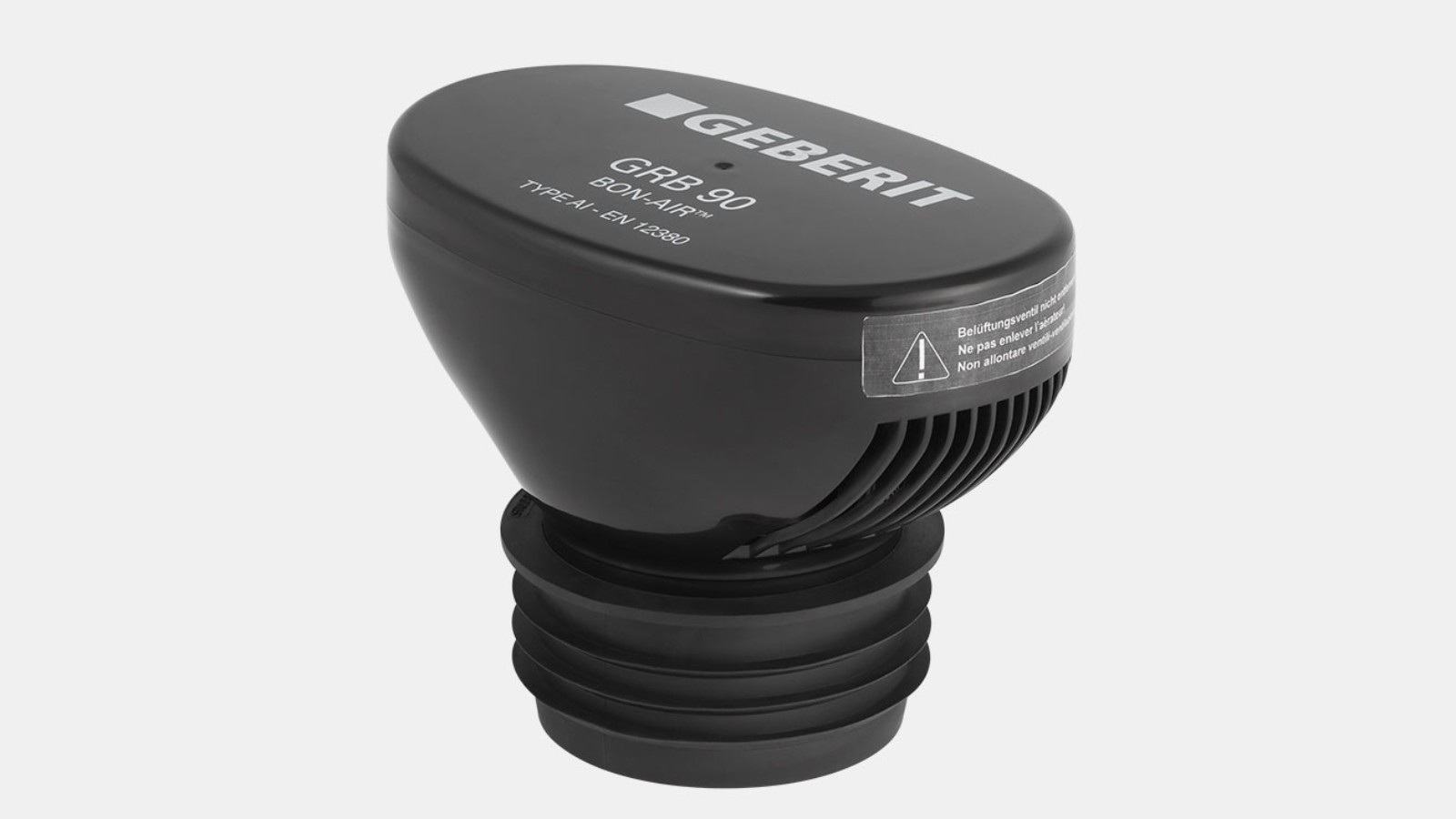

Dozračni ventil Geberit GRB90 za Geberit Silent-db20

Alternativa za instalacije koje iz prostornih razloga ne dozvoljavaju klasično dozračivanje.
Dostupan za dimenzije do DN110

Technički podaci

	Geberit Silent-db20
Materijal	PE-S2
Koeficijent uzdužnog rastezanja	0,17 mm/(m K)
Uzdužno rastezanje držača	Potrebna duga spojnica s dvostrukom trakom ili dvostruka natična spojnica
Temperatura kod montaže	-20 do 40 °C
Temperatura kod primjene, trajno opterećenje	-20 do 60 °C
Otpornost na kemikalije	95 % svih uobičajenih lužina, kiselina i kemikalija

Video

Visoka sigurnost

Učinkovita zaštita od požara pomoću protupožarne obujmice Geberit Rohrschott90 Plus

Instalacija

Saznajte više o instalaciji Geberit Silent-db20 Offset fazonskog komada

Sve tehničke informacije o Geberit Silent-db20 pronađite u Katalogu proizvoda
