Geberit PE SuperTube
Sustav za dobivanje prostora
Hidraulički optimizirana kanalizacija visokih građevina
Tehnologija Geberit PE SuperTube temelji se na savršenoj usklađenosti pojedinih komponenata sustava te omogućava u visokim građevinama instalaciju kanalizacije koja iziskuje jako malo mjesta. SuperTube znači da paralelna ventilacijska cijev više nije potrebna, stvarajući više prostora za stambeni i podni prostor. Svi cjevovodi su manjih dimenzija te su stoga potrebna i manja okna za vodove. Vodoravni cjevovodi se na duljini do šest metara mogu položiti bez pada te tako dodatno štede mjesto.
- Više stambenog i podnog prostora
- Jednostavno projektiranje i brza instalacija
- Manji, dosljedniji promjer cijevi d110
- Maksimalni koeficijent istjecanja od 12 l/s
- Bez dodatnih ventilacijskih cijevi
- Horizontalni dio cjevovoda bez nagiba (do 6 m)
Instalacija koja ne zahtijeva puno mjesta
Razlike u usporedbi:

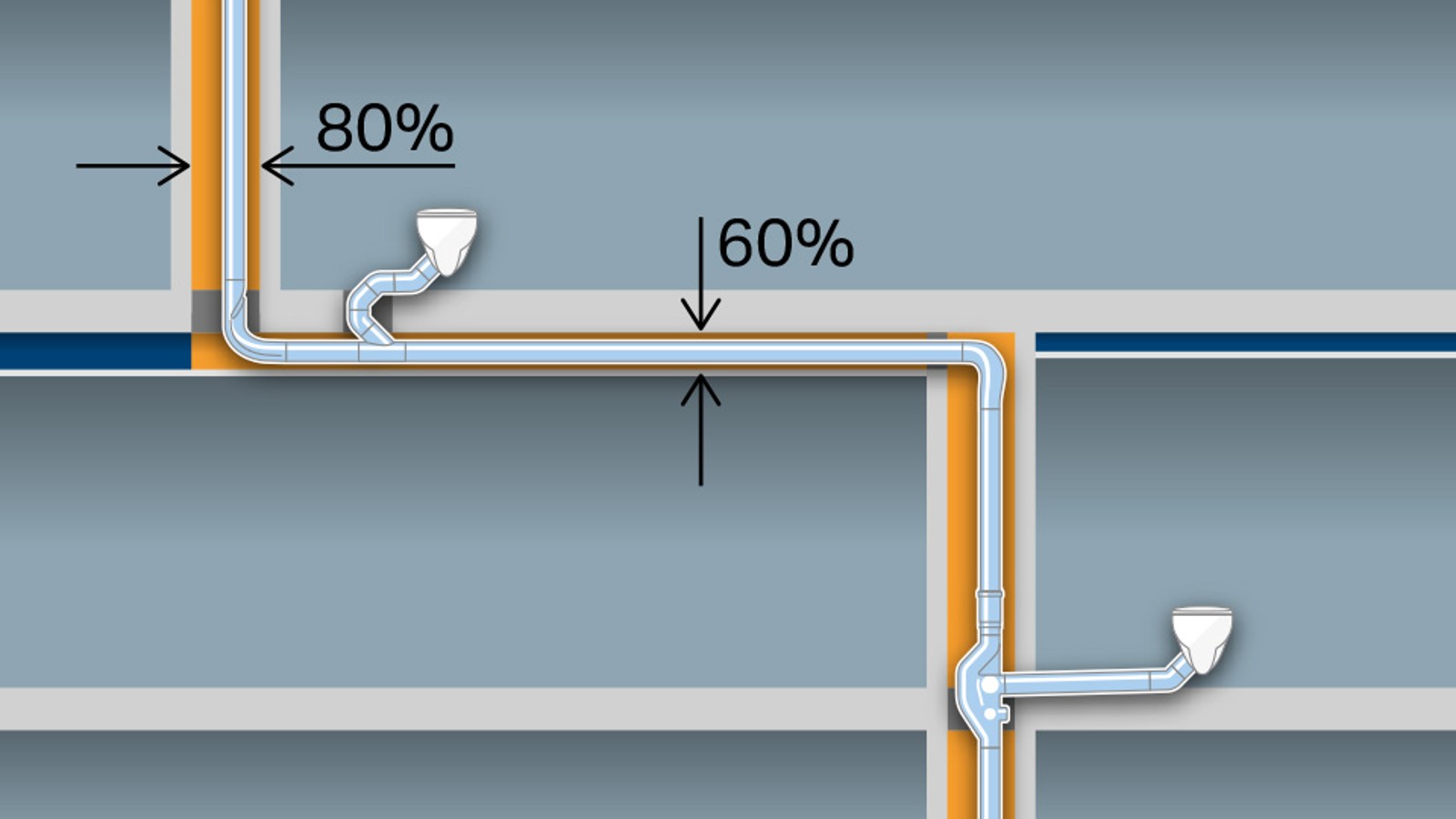

S Geberit PE SuperTube (slika lijevo) koeficijent istjecanja iznosi 12 l/s. Ova tehnologija omogućuje kontinuirane kanalizacijske cijevi dimenzije d110. Pritom nisu potrebne dodatne ventilacijske cijevi. Štoviše, ne postoji potreba za nagibom u horizontalama duljina do 6 metara.

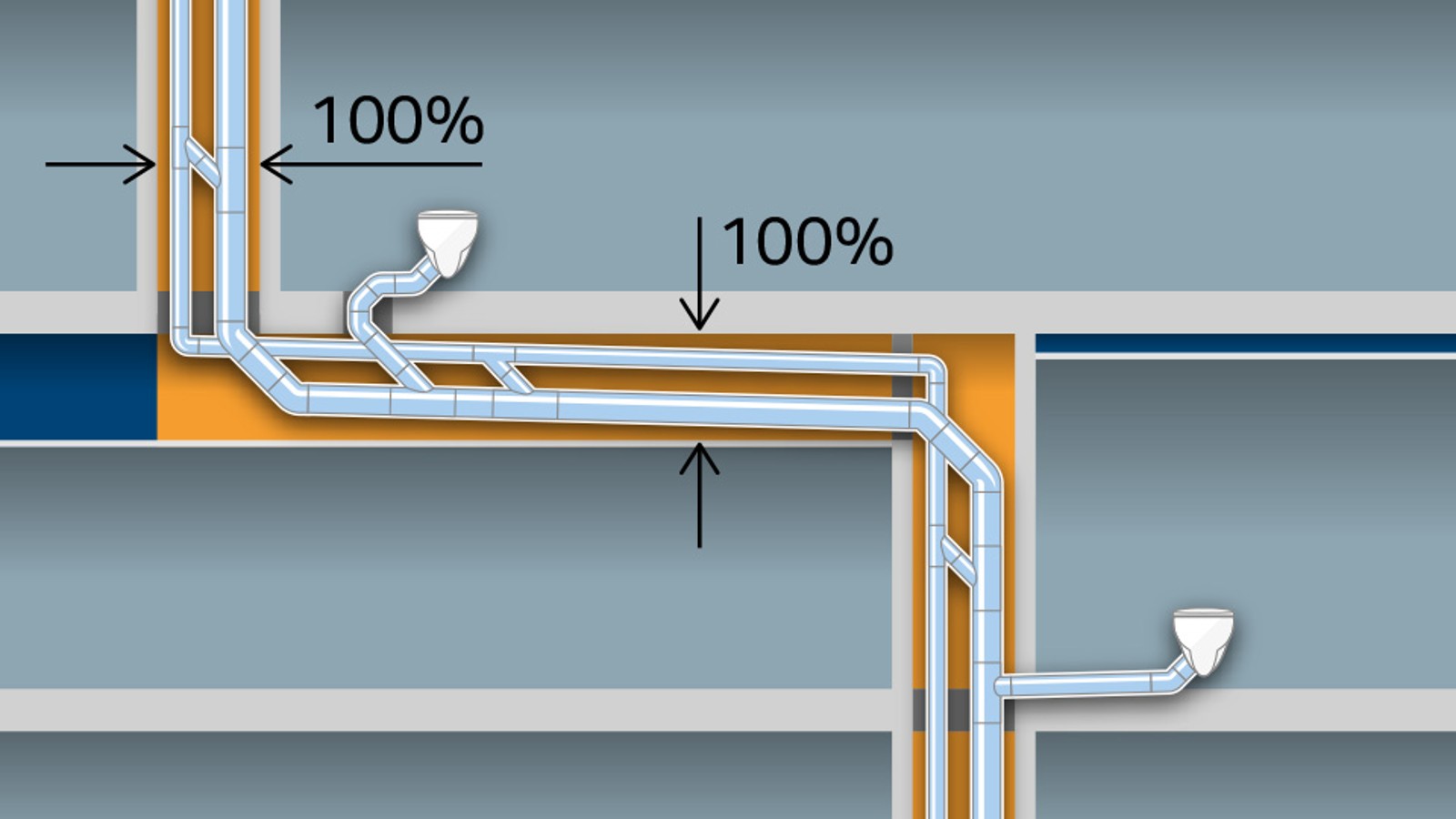

Konvencionalni sustav odvodnje (slika desno) postiže kapacitet ispuštanja od 12,4 l/s s dimenzijama cijevi d160 i dodatnom ventilacijskom cijevi d90.

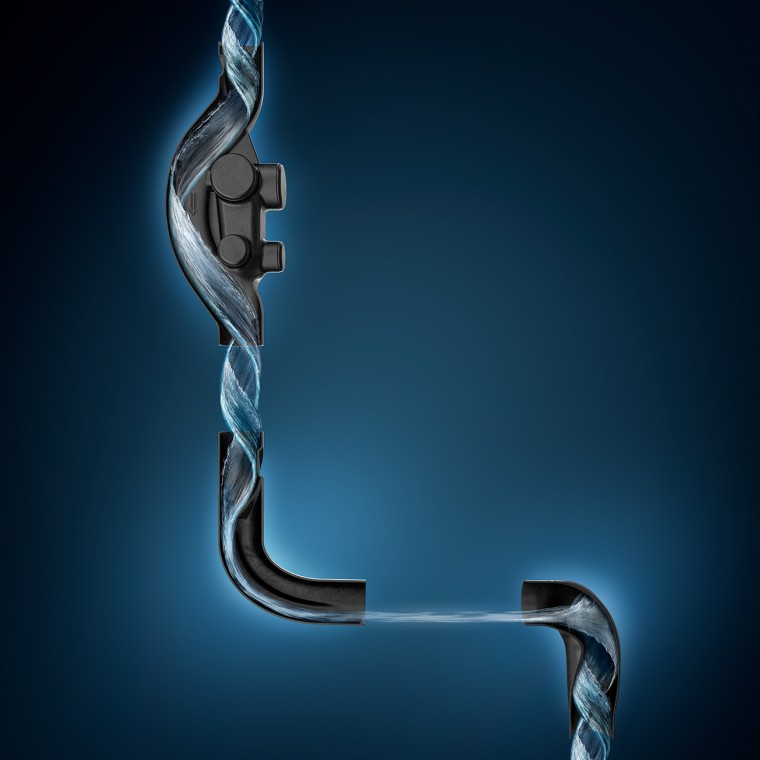

Savršena interakcija
Fazonski komadi i voda u savršenoj interakciji.
Bitnu razliku čine tri fazonska komada

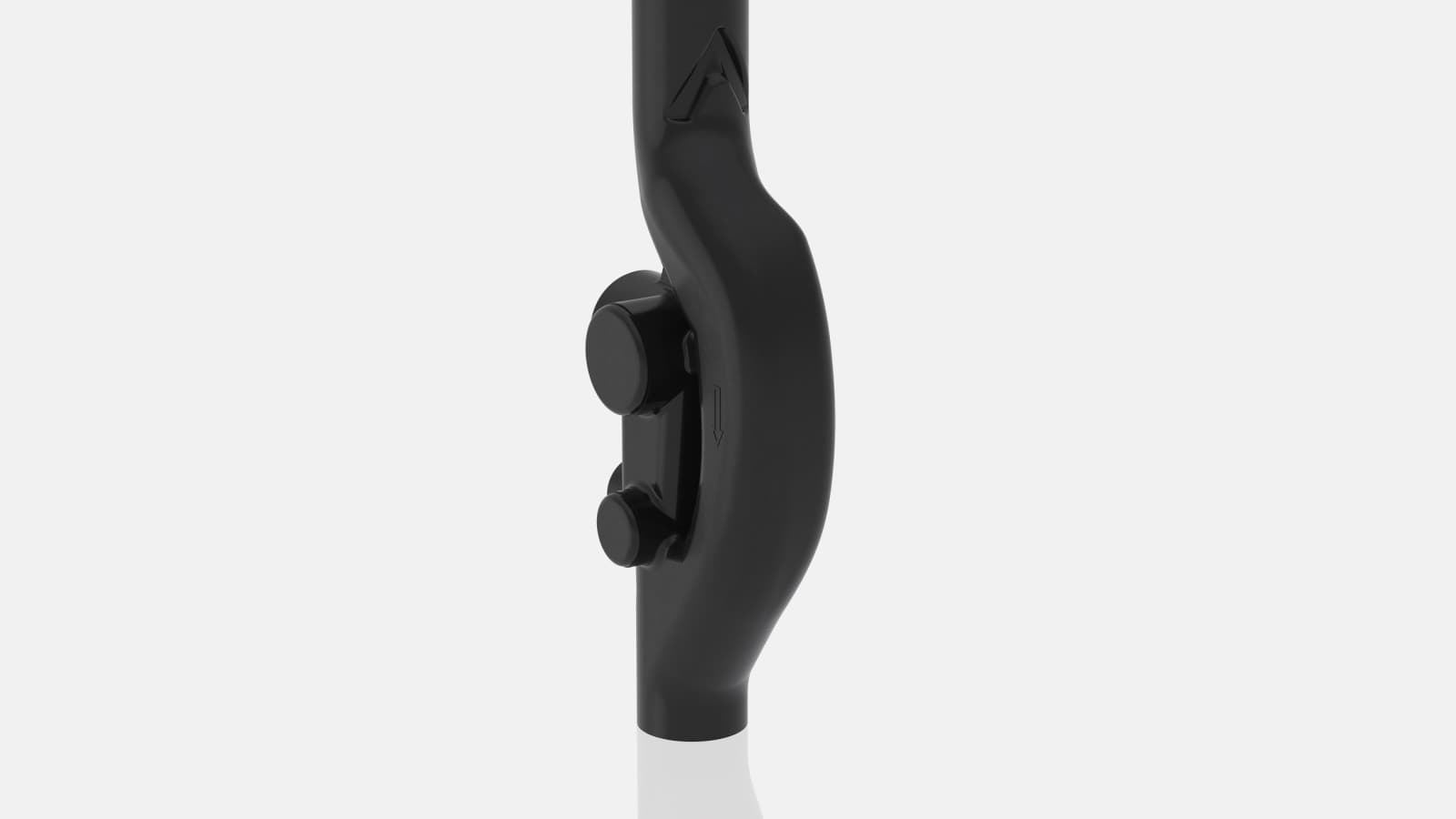

Geberit PE Sovent element d110
Optimizirana geometrija proizvoda Geberit PE Sovent usmjerava vodu u vertikalu i postavlja je u rotaciju, zbog čega se pritičšće uz stijenke cijevi. Rezultirajući vrtložni protok stvara stabilan, kontinuirani protok zraka iznutra, što olakšava kapacitet pražnjenja od 12 l/s.

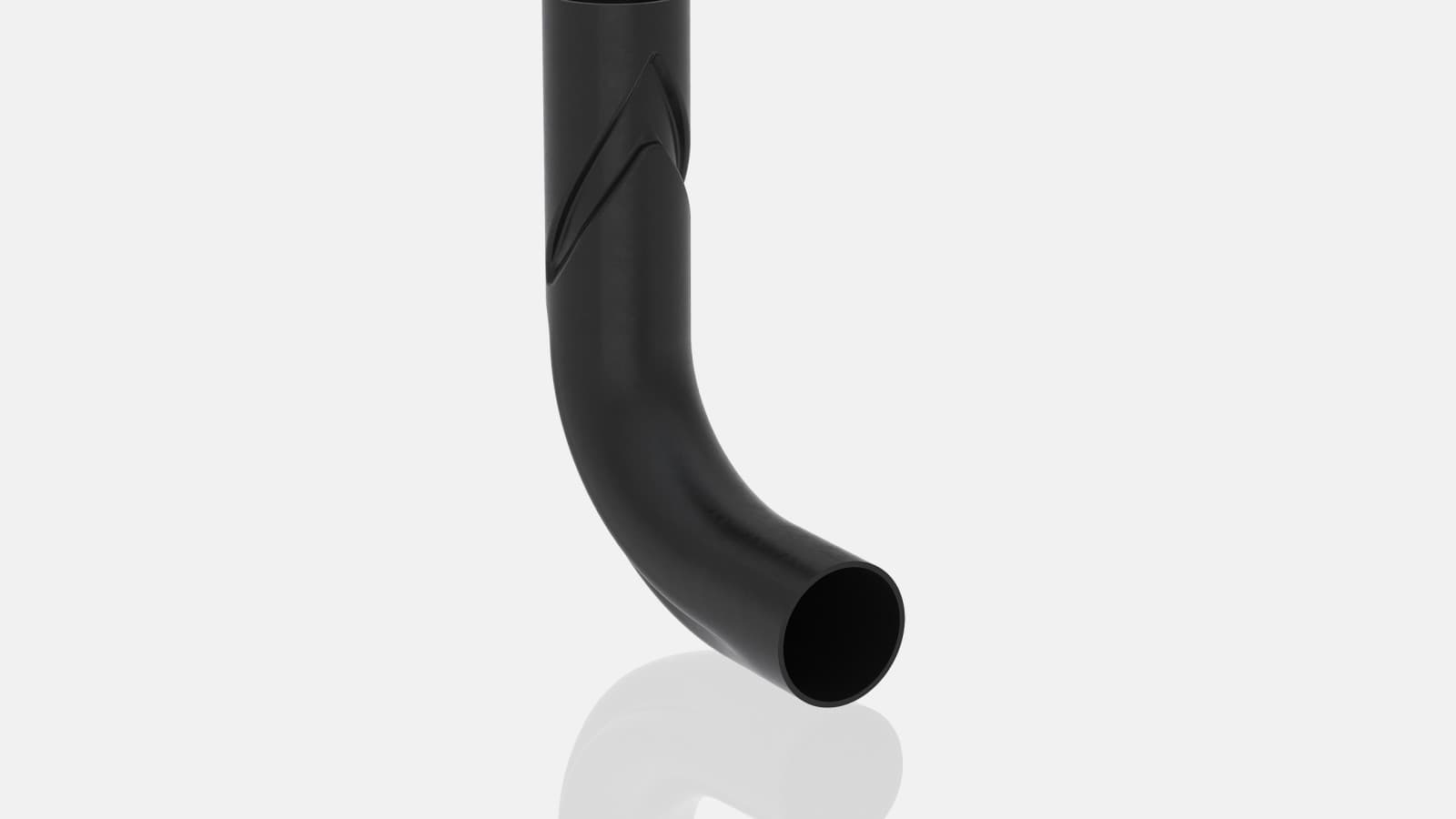

Geberit PE BottomTurn luk
S Geberit PE BottomTurn lukom, promjena smjera uzrokuje da se vodeni zid prekine, a vrtložni protok će postati usmjereni protok bez utjecaja na protok zraka. Ova promjena značajno smanjuje gubitke u usporedbi s konvencionalnim rješenjima.

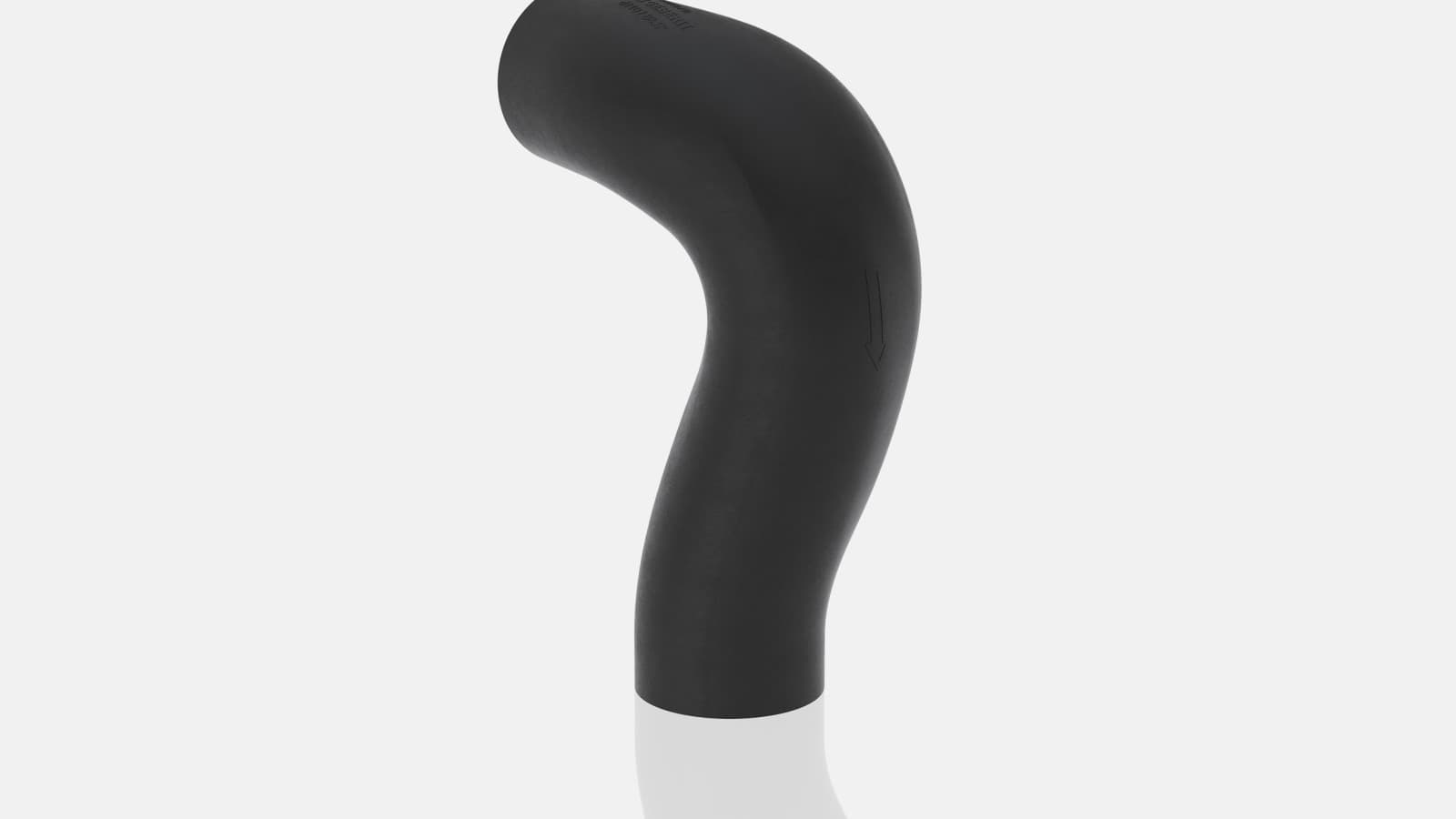

Geberit PE BackFlip luk
Izvijeni Geberit PE BackFlip luk uzrokuje rotaciju usmjerenog protoka vode, što omogućuje da se voda rotira kroz vertikalni cjevovod dok se ispušta u vrtložnom protoku. Odrđžava se unutarnji protok zraka u slijedećoj vertikali.
